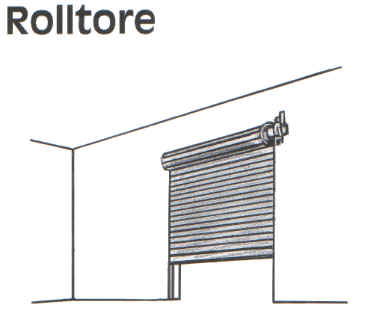

Belu Tec Rolltore

Die Rolltore aus Stahl und Aluminium können in jeder gewünschten Größe vom Garagentor bis zum Hangartor nach Maßgabe des Kunden angefertigt werden. Ausführung als Einzeltor oder Rolltoranlage, bestehend aus mehreren Toren mit verfahrbaren Stützen bzw. seitlichen Drehflügeln und Nebentüren.

Eignung und Einsatz
Als Außen- und Innentor für Fertigungs-, Lager- und Fahrzeughallen, Rollgitter für Schaufenster, Eingänge und Passagen.

Grundbestandteile, Einzelteile
Rolltorpanzer, Rolltorwelle, Führungsprofile, Konsolen, Elektroantrieb

Aufbau
Der Rolltorpanzer besteht aus ineinandergeschobenen Rolltor- Lamellen aus wahlweise profilierten (kaltgewalzten) oder stranggepreßten Spezialprofilen (auch mit Licht- oder Lüftungslamellen). Auf die Lamellen sind Endkappen aus Kunststoff genietet, damit sich der Panzer ruhig in den seitlichen Führungsprofilen bewegt und die Lamellen sich nicht gegeneinander verschieben können. Die oberste Lamelle trägt die Abschlußlamelle, die mit der Rolltorwelle verschraubt wird. Die Bodenendleiste mit Hohlgummi wird für einen exakt dichten Bodenabschluß verwendet.
Die Konsolen für die Halterung der Welle und des Antriebes wird jeweils gemäß den  Einbaumöglichkeiten konstruiert. Der Platzbedarf für den Einbau des Rolltores ist abhängig vom Platzbedarf des Antriebes und der Stärke der Welle, sowie der Stärke des aufgewickelten Panzers.
Die Tiefe der Führungsprofile aus verzinktem Stahl - oder auf Wunsch aus Aluminium (weniger Laufgeräusche) - richtet sich nach statischen Gegebenheiten, beträgt jedoch mindestens   1,5 % der Torbreite.
Als Elektroantrieb dient ein Schneckenrad- getriebe-Motor, der entweder als Aufstecker direkt mit der Rolltorwelle gekuppelt ist und eine eingebaute Fangvorrichtung hat (bis zu einem Torgewicht von ca. 600 kg und bei ca. 250 mm verfügbaren Platz an der Antriebsseite) oder der über einen Kettenantrieb die Rolltorwelle bewegt. Der Kettenantrieb besteht aus Präzisions-Rollketten nach DIN 8187 und aus stahlgefräßten Kettenrädern sowie einer zusätzlichen Fangvorrichtung. Es sind diverse Bedien- und Steuerungsarten wählbar.

Ergänzungen
auch in der spezifischen Ausführung und Ausstattung als Feuerschutztor lieferbar

Montagedurchführung
Hersteller, Lieferant, örtlicher Fachmann
